マイクロファイバー クリーンルーム ポリエステル綿棒: 種類、仕様、選択

マイクロファイバークリーンルーム用ポリエステル綿棒 ISO クラス 3 ～ 8 クリーンルーム環境向けの標準精密洗浄およびサンプリング ツールです。 、エレクトロニクス製造、半導体製造、光学、医療機器の組み立てなど。ポリエステル綿棒は、粒子の発生を最小限に抑え、溶媒を効率的に吸収し、抽出可能なイオン性汚染物質の放出レベルが非常に低いニットまたは織ったポリエステルの先端と、制御された環境下で脱落したりガスを放出したりしないポリプロピレン、ナイロン、またはグラスファイバー製のハンドルを組み合わせています。正しいポリエステル綿棒を選択することは、チップのスタイル、チップの材料構造、ハンドルの材料、および清浄度認定を特定のプロセス要件に適合させることを意味します。クリーンルーム用途で標準的な綿または発泡スワブを使用することは、簡単な代替品ではありません。綿は綿棒の使用ごとに数千の繊維粒子を生成し、発泡スワブは精密表面に残留物を残す可能性があり、どちらも半導体、光学、医療機器のプロセスで欠陥を引き起こします。

ポリエステル綿棒がクリーンルーム用綿棒となる理由

ポリエステル製の先端を備えたすべての綿棒がクリーンルーム用綿棒として適格であるわけではありません。 「クリーンルーム用ポリエステル綿棒」という用語は、特に制御された環境で製造、加工、梱包され、定義された粒子およびイオン汚染の制限に対してテストされ、指定された ISO クラスのクリーンルームでの使用が検証された綿棒を指します。

綿棒のクリーンルーム分類は、綿棒が製造および梱包された製造環境の清浄度、および最終製品の測定された汚染レベルという 2 つの主な要素によって決まります。大手メーカーはポリエステル綿棒を製造しています。 ISOクラス4～6のクリーンルーム 、クリーンルーム対応のパウチ（ポリエチレンまたはナイロンの二重袋）に個別に包装し、出荷前に各製造ロットの不揮発性残留物（NVR）、粒子数、イオン汚染（ナトリウム、塩化物、アンモニウムなど）をテストします。

汚染管理におけるポリエステルの役割

ポリエステル (ポリエチレン テレフタレート、PET) は、その独特の特性の組み合わせにより、クリーンルーム用スワブの先端素材として選択されます。合成熱可塑性プラスチックであるポリエステルは、天然繊維よりも粒子の発生が劇的に少ないため、IPA とともに使用されるニット ポリエステル チップは通常、粒子を放出します。 100 個未満の粒子 綿棒あたり 0.5 μm 以上 標準化された粒子生成テストでは、綿からは数千の粒子が、多くのフォーム配合物からは数百の粒子が発生するのに比べて、また、ポリエステルにはイオン抽出物が非常に少ないため、シリコンウェーハ上のイオン汚染がゲート酸化膜の欠陥や回路障害を引き起こす半導体湿式プロセスでは重要です。

さらに、ポリエステルは、イソプロピル アルコール (IPA)、アセトン、メチルエチル ケトン (MEK)、エタノール、およびほとんどのフッ素系溶剤など、精密洗浄に使用されるあらゆる溶剤と化学的に適合します。ケトンや一部の塩素系溶剤で劣化する可能性のある泡状綿棒とは異なり、これらの溶剤で湿らせても溶解したり、膨潤したり、残留物を残したりすることはありません。

マイクロファイバーポリエステルと標準ニットポリエステルチップの比較

ポリエステル綿棒のカテゴリ内では、標準のニット ポリエステル チップとマイクロファイバー ポリエステル チップの間には重要な違いがあります。標準的なニットポリエステルの繊維を使用しています。 直径10～25μm チップに織りまたは編み込まれており、良好な溶媒吸収性と信頼性の高い粒子性能を提供します。マイクロファイバーポリエステルは、分割繊維または超極細繊維を使用しています。 直径1～5μm — 概念としてはマイクロファイバー クリーニング クロスに似ていますが、クリーンルーム基準に合わせて設計されています。マイクロファイバーチップのより微細な繊維構造により、総表面積が増加し、滑らかで精密な表面での拭き取り効率が向上し、毛細管吸収が強化され、光学レンズ、レーザー光学機器、または微細な形状を備えた精密機械部品を洗浄する際に、チップが表面トポグラフィーにより密接に適合することが可能になります。

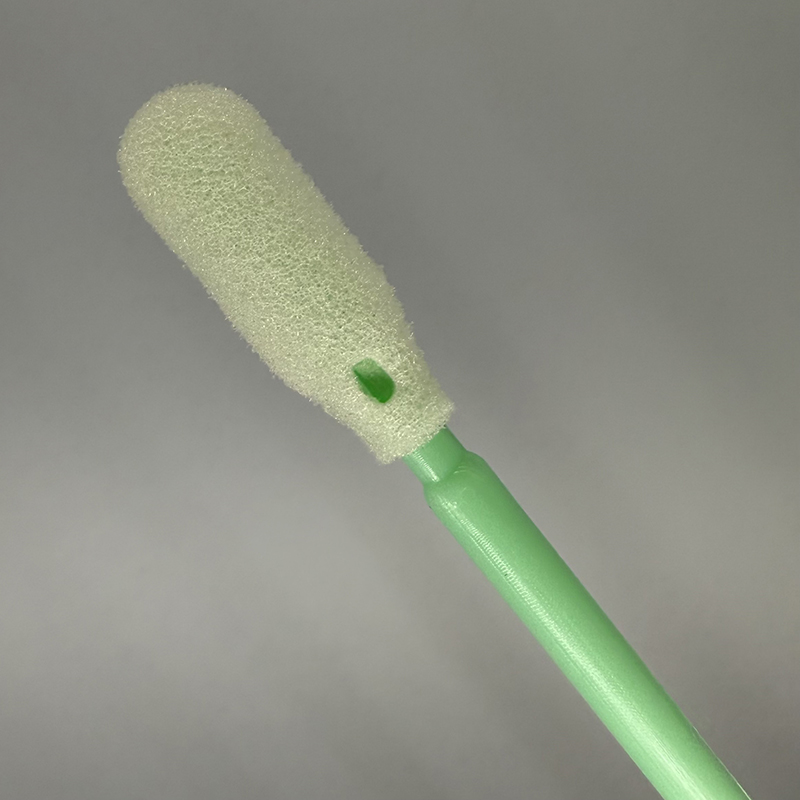

ポリエステル綿棒の先端のスタイルとその用途

先端の形状は、ポリエステル綿棒モデル間の主な差別化要因であり、材質に次ぐ最も重要な選択変数です。各チップのスタイルは、さまざまな表面形状、アクセス要件、または洗浄作業に合わせて最適化されています。

光ファイバーコネクタのクリーニング: 特定のチップ要件

光ファイバー端面のクリーニングは、最も要求の厳しいポリエステル綿棒の用途の 1 つです。シングルモードファイバのファイバコア径は、 8～9μm 、LC、SC、または MTP/MPO コネクタの端面の汚れは、ネットワークのパフォーマンスを低下させる挿入損失と後方反射を引き起こします。ファイバーコネクタのクリーニング用に特化したポリエステル綿棒の先端は、コネクタのフェルールの直径に合わせて正確にサイズ設定されています。 LC コネクタ用の 1.25 mm フェルール スワブ、SC および ST コネクタ用の 2.5 mm フェルール スワブ — ワンストローク、ワンスワブプロトコル（スワブを再使用したり、同じスワブで複数のストロークを行わない）で IPA とともに使用され、スワブ自体から再汚染されることなく端面が確実に洗浄されます。

ハンドルの材質とクリーンルームのパフォーマンスへの影響

クリーンルーム用ポリエステル綿棒のハンドルは単なる構造担体ではなく、綿棒全体の粒子およびガス放出性能に寄与し、クリーンルーム環境および塗布中に使用される溶剤と適合する必要があります。

• ポリプロピレン (PP) ハンドル: 一般的なクリーンルーム用ポリエステル綿棒のハンドル材質として最も一般的です。射出成形された PP は、IPA、エタノール、およびほとんどの水性洗剤に対して化学的に不活性です。粒子の発生量が非常に少ない。 ISO クラス 5 ～ 8 環境と互換性があります。 PP ハンドルはわずかに柔軟性があるため、長時間の清掃作業時の快適性が向上します。
• ナイロンハンドル: PP よりも剛性が高く、制御された力の下でチップを正確に配置する必要がある場合、たとえば光コネクタの清掃や凹部への押し込みなどに役立ちます。ナイロンハンドルはPPと同じ溶剤と互換性がありますが、時間の経過とともに水性洗浄液から少量の水を吸収する可能性があります。
• グラスファイバー (GFRP) ハンドル: 半導体プロセスチャンバー、真空環境、航空宇宙クリーンルームなど、最も要求の厳しい低アウトガス用途で使用されます。グラスファイバー製ハンドルは、真空および高温条件下でのガス放出が極めて少なく、正確な力を加えるための高い剛性を備えています。これらは PP やナイロンよりも高価であり、全有機炭素 (TOC) またはガス放出の制限が重要な場合に指定されます。
• カーボンファイバーハンドル: 低ガス放出と高い剛性対重量比の両方を必要とする超精密用途に使用されます。カーボンファイバーハンドルは本質的に ESD に対して安全 (導電性) であるため、非導電性ハンドルを介したオペレーターからの偶発的な静電気放電が懸念される ESD に敏感なコンポーネントでの使用に適しています。
• 木と紙のハンドル: ISO クラス 5 またはよりクリーンな環境では受け入れられません。木材や紙は重大な粒子および生物学的汚染源です。汚染が重要なプロセスにそれらが存在する場合は、不適合として扱う必要があります。

主な性能仕様とテスト方法

クリーンルーム用ポリエステル綿棒のデータシートには、購入者が製品を客観的に比較できるようにするいくつかの標準化されたテスト結果が報告されています。これらのテストで何を測定するのか、そして特定のアプリケーションでどのような値が許容​​されるのかを理解することで、検証されたパフォーマンス データではなくマーケティング言語に基づいて製品を選択するというよくある間違いを防ぐことができます。

滅菌ポリエステル綿棒と非滅菌ポリエステル綿棒

医薬品製造、医療機器の組み立て、微生物環境モニタリングには、滅菌ポリエステル綿棒が必要です。滅菌綿棒は最終包装後にガンマ線照射され、次の滅菌保証レベル (SAL) を達成します。 10⁻⁶ 各滅菌綿棒は、ロット固有の滅菌証明書とともに剥がせるポーチに個別に包装されています。非滅菌のクリーンルーム用ポリエステル綿棒は、微生物負荷が低いものの、SAL 認証を受けていないため、微生物数がプロセス リスクにならないエレクトロニクス、光学、半導体の用途に適しています。

ISO クリーンルーム クラスの互換性とスワブの選択

ISO 14644-1 では、クリーンルームを ISO クラス 1 (粒子が最も少ない) から ISO クラス 9 (制御が最も低い) まで分類しています。選択したスワブは、使用される環境と同等以上の清浄度のクリーンルームで製造および梱包する必要があります。そうでない場合、スワブ自体が汚染源となります。次の表は、ISO クリーンルーム クラスと適切なポリエステル綿棒のグレードを対応付けています。

クリーンルーム用ポリエステル綿棒の主な用途

特定のプロセスでポリエステル綿棒がどのように使用されているかを理解すると、正しい仕様と技術の重要性が明確になり、低グレードの製品を代替することで測定可能なリスクが生じる場所が浮き彫りになります。

半導体とウェーハの製造

半導体製造工場では、プロセス実行の合間にプロセスチャンバーの O リング溝、石英コンポーネント、蒸着シールド、および装置の表面を清掃するためにポリエステル綿棒が使用されます。この状況における汚染のコストは非常に高くなります。クリーンルームの洗浄手順中に汚染された 1 枚のウェーハ ロットは、 50,000 ～ 500,000 ドルの製品損失 デバイスの種類に応じて異なります。この環境で使用されるスワブは、NVR が非常に低く (通常、スワブあたり 50 μg 未満)、イオン汚染が非常に低く、使用される特定の洗浄化学薬品と適合する必要があります。半導体製造工場では、スワブ材料の適合性の評価を必要とする HF 含有配合物が使用されることがよくあります。

光学部品とレンズのクリーニング

カメラのレンズ、レーザー光学系、望遠鏡のミラー、精密機器などの光学面には、最も繊細な洗浄技術が必要です。光学グレードの IPA またはメタノールで湿らせたマイクロファイバー ポリエステルの綿棒の先端を 1 回の直線ストローク (決して円形ではない) で光学面全体に引き、汚染を再分配するのではなく持ち上げて運びます。極細繊維構造のマイクロファイバーチップ（ 繊維径1～3μm ）は、傷を付けることなく表面に適合するスケールで光学コーティングと接触し、粒子や有機汚染を除去するのに十分な毛細管作用を提供します。光学クリーニング用途では、大きな平らな表面にはパドルまたは平らな先端のスワブが好まれ、エッジや凹んだレンズ領域には尖った先端またはチゼルチップが適しています。

プリント基板 (PCB) および電子アセンブリの洗浄

はんだ接合部からのフラックス残留物の除去、コネクタ接点の洗浄、およびクリアランスの低いコンポーネントの下からの汚染の除去は、PCB アセンブリでのポリエステル綿棒の主な用途です。 IPA で湿らせた先のとがったまたは頭の小さいポリエステル綿棒は、隣接する領域に汚染を広げることなく、個々のはんだ接合部またはコネクタ ピンを清掃するために使用されます。 PCB 上のフラックス残留物からのイオン汚染は、電気化学的マイグレーションや樹枝状結晶の成長を引き起こす可能性があります これは断続的なショートや現場での故障につながるため、徹底的な洗浄と検証 (基板洗浄液のイオンクロマトグラフィーテストによる) が信頼性にとって重要なプロセスステップとなります。

環境モニタリングと微生物サンプリング

製薬および医療機器のクリーンルームでは、滅菌ポリエステル綿棒が表面バイオバーデン サンプリング用の標準ツールです。 ISO 14644-9 および EU GMP Annex 1 要件。スワブを中和緩衝液で湿らせ、規定の表面積 (通常 25 cm2) を拭き、輸送チューブに戻し、培養してコロニー形成単位 (CFU) を数えます。ポリエステル綿棒の先端は、微生物細胞をより完全に培地に放出し、回収効率を向上させるため、微生物のサンプリングには綿よりも好まれます。 綿棒と比較して15～30％ 比較回収研究では、規制措置の限界で低レベルの汚染を検出することが検査の目的である場合には、大きな違いが生じます。

正しい綿棒テクニック: 塗布方法が結果に与える影響

正しい綿棒を間違って使用しても、洗浄結果が不十分になったり、表面に損傷を与えたりすることがあります。以下のベスト プラクティスは、ポリエステル綿棒を使用したクリーンルームおよび精密クリーニングの業界標準技術を反映しています。

• 1 本のスワブ、1 ストローク、1 方向: 光学表面および半導体表面の場合、各スワブは一方向のみの 1 回のパスに使用する必要があります。綿棒を再利用したり、前後に拭いたりすると、表面全体に汚染が再分布します。各綿棒は 1 回使用したら廃棄してください。
• 綿棒を正しく濡らします。 IPA 洗浄の場合、表面に浸み込まずに溶媒が均一に供給されるように、綿棒の先端を濡らして (飽和させず) にする必要があります。過剰な溶剤は、コンポーネントの下や隙間に汚れを運び、きれいに蒸発できない可能性があります。
• ウェットからドライに続いてください。 溶剤で湿らせた綿棒で洗浄した後は、すぐに乾いたポリエステル綿棒で溶剤と浮いた汚れを除去し、溶剤が蒸発して再付着する前に行ってください。
• 一定の軽い圧力を加えます。 強い圧力によりチップが圧縮され、有効接触面積が減少します。繊細な光学コーティングの場合、柔らかいポリエステル繊維であっても過度の圧力により微細な傷が発生する可能性があります。チップが表面と完全に接触するのに十分な圧力のみを加えてください。
• クリーンルーム内でのみ梱包を開封してください。 二重袋のクリーンルーム用パウチに包装されたポリエステル綿棒は、クリーンルームの入口で外袋を取り外し、内袋は使用時にのみ開封する必要があります。内袋をクリーンルームの外で取り扱うことは、クリーン包装の目的を損ないます。
• 綿棒の先端には絶対に触れないでください。 皮膚に接触すると、油分、塩分、皮膚細胞がチップに付着し、すぐに汚染されます。スワブはハンドルのみを持って扱ってください。誤って先端に触れた場合は、綿棒を廃棄してください。

ポリエステル綿棒選択チェックリスト

構造化された選択プロセスを適用すると、プロセスの失敗や汚染イベントにつながる最も一般的なエラー (間違ったチップ形状の選択、清浄度グレードの過少指定、互換性のない溶媒とハンドルの組み合わせの選択) が防止されます。

1. ISO クリーンルーム クラスを特定する スワブの使用環境を考慮し、同等以上のクリーンルームで製造・梱包されたスワブを選択してください。
2. 表面の形状とアクセス要件を定義します。 平らな表面（パドル/平らな先端）、凹んだまたは狭い（尖った/テーパー状の先端）、コネクタまたはフェルール（適合するサイズのシリンダー先端）、または広い領域（円形/楕円形の先端）。
3. チップの材質を選択してください: 光学表面、微細な形状、または最大の拭き取り効率用のマイクロファイバー ポリエステル。一般的なクリーニング、サンプリング、および低感度の表面用の標準的なニット ポリエステル。
4. ハンドルの素材を選ぶ 溶媒適合性と剛性要件に基づく: 一般的な IPA/エタノール用途の PP。ナイロンを使用して剛性を高めます。真空、高温、または超低ガス放出要件に対応するグラスファイバーまたはカーボンファイバー。
5. 無菌要件を決定します。 医薬品および微生物のサンプリング用に滅菌（ガンマ線照射、SAL 10⁻⁶）。エレクトロニクス、半導体、光学用途向けの低微生物負荷非滅菌。
6. ロット固有のテストレポートをリクエストする NVR、粒子発生、サプライヤーからのイオン汚染について。カタログ仕様表のみに依存しないでください。カタログ仕様表は、典型的な生産ロットのパフォーマンスではなく、最良の場合の結果を反映している可能性があります。
